| 概述 |
|
鎧裝鉑電阻作為一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合。其可對-200~600℃溫度范圍內的氣體、液體介質和固體表面進行自動檢測，并且可直接用銅導線和二次儀表相連接使用，由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、 掃描器、數據記錄儀以及電腦提供精確的輸入值。 鎧裝電阻外保護管采用不銹鋼，內充滿高密度氧化物質絕緣體，因此它具有很強的抗污染和優良的機械強度，適合安裝在環境惡劣的場合。 鎧裝鉑電阻通常由鎧裝鉑熱電阻感溫元件、安裝固定裝置和接線裝置等主要部件組成。 |
| 特點 |
|
·熱響應時間少，減小動態誤差； ·直徑小，長度不受限制； ·測量精度高； ·進口薄膜電阻元件，性能可靠穩定； |
| 工作原理 |
| 鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。 |
| 主要技術參數 |
|
產品執行標準 IEC751 JB/T8623-1997 JB/T8622-1997 |
| 常溫絕緣電阻 |
|
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。 |
| 偶絲直徑材料 |
|
引線形式 |
套管外徑φ |
套管材質
|
|
單支式
|
φ2
|
1Cr18Ni9Ti |
|
φ3
|
||
|
φ4
|
||
|
φ5
|
||
|
φ6
|
||
|
φ8
|
||
|
雙支式
|
φ3
|
|
|
φ4
|
||
|
φ5
|
||
|
φ6
|
||
|
φ8
|
| 測量范圍及允差 |
| 型 號 | 分 度 號 | 測溫范圍°C | 精度等級 | 允 差 |
| WZPK | Pt100 | -200-+500 | A級 | ±（0.15+0.002 ltl） |
| WZPK | Pt100 | -200-+500 | B級 | ±（0.30+0.005ltl） |
| 熱響應時間 |
| 套管直徑 | 熱響應時間 |
| Ф3 | ≤3 |
| Ф4 | ≤5 |
| Ф5 | ≤8 |
| Ф6 | ≤12 |
| Ф8 | ≤15 |

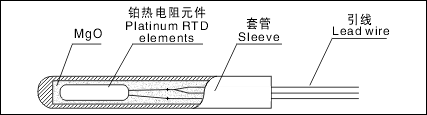

| 測量端結構形式 |

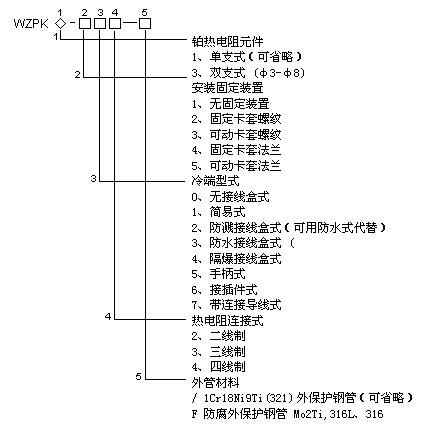

| 型號命名方式 |
