DJYPVP22 3*2*1.5 DJYVP22 3*2*1.5技術參數
安徽遠洋儀表電纜有限公司提供
計算機電纜 控制電纜 耐高溫電纜 特種電纜 補償導線 電纜報價
1.總 則
1.1本技術規范是
安徽遠洋儀表電纜有限公司提供的
DJYPVP22 300/500V
聚乙烯絕緣聚氯乙烯護套計算機電纜而作的規定。
1.2本規范規定了電纜的技術要求、試驗、包裝及儲運。
1.3公司提供的聚乙烯絕緣聚氯乙烯護套計算機用軟電纜，均通過型式試驗和鑒定，并經長期實踐運行證明產品質量優良、安全可靠。
1.4本技術規范是合同的主要技術文件之一。
2.執行標準
GB/T2951-2008 電線電纜機械性能試驗方法
GB/T3048-2007 電線電纜電性能試驗方法
GB9330-2008 塑料絕緣控制電纜
GB/T3956 -2008 電纜的導體
GB6995 電線電纜識別標志方法
GB8170 數字修約規則
TICW/06-2009 計算機用（屏蔽）電纜
JB/T8137-2008 電線電纜交貨盤
3.使用條件
3.1 運行條件
系統標稱電壓U
0/U 300/500V
系統頻率 50Hz
3.2 運行要求
導體長期工作溫度 -60～200℃
短路時電纜導體的較高溫度 360℃
短路時間不超過5s
電纜彎曲半徑 不小于6倍的電纜外徑
3.3 敷設條件
敷設環境有排管、橋架等多種方式。
敷設時較低環境溫度在0℃。
3.4 耐地震能力
地震烈度7度（a=0.1g）。
4.1導體
4.1.1導體采用銅單線而成，其性能符合GB/T3956-2008的規定。
4.1.2導體表面光潔、無油污、無損傷絕緣的毛刺、銳邊、無凸起或斷裂的單線。
4.2絕緣
4.2.1絕緣采用聚乙烯絕緣材料，采用鎳基合金高溫擠出機高速生產，擠包在導體上的絕緣性能符合 TICW/06-2009的規定。
4.2.2絕緣標稱厚度符合 TICW/06-2009的規定，絕緣厚度平均值不小于規定的標稱值，絕緣任一點較薄點的測量厚度不小于標稱值的90%減去0.1mm。
4.3火花
生產過程中絕緣層中間檢驗應按GB/T3048規定進行交流50HZ 6KV火花耐壓試驗。
4.4 屏蔽
4.4.1電纜采用銅絲編織屏蔽
4.4.2屏蔽編織密度不小于80%
4.5 護套
4.5.1：護套采用度阻燃型聚氯乙烯護套料，表面光潔、圓整，其護套標稱厚度、性能應符合 TICW/06-2009的規定，任一點較小厚度不小于標稱值的85%減去0.2mm。
4.5.2外護套表面緊密，其橫斷面無肉眼可見的砂眼、雜質和氣泡以及未塑化好和焦化等現象。
5、 電纜導體20℃時直流電阻符合標準規定。
|
標稱截面mm2 |
20℃時導體較大電阻
Ω/km |
絕緣標稱厚度
mm |
|
不鍍錫 |
鍍錫 |
|
1.5 |
12.1 |
12.2 |
0.6 |
6 出廠試驗
6.1 20℃時導體直流電阻試驗
6.2 交流電壓試驗：1000V，1min
7 包裝、運輸
7.1 電纜妥善包裝在符合JB/T8137-2008規定要求的電纜盤上交貨。
電纜端頭用熱縮型防水封帽可靠密封，伸出盤外的電纜端頭捆綁牢固，伸出的長度不小于500mm。
7.2 電纜盤外側及附加標牌標明：
a) 制造廠名；
b) 電纜型號及規格；
c) 出廠編號；
d) 標準編號；
e) 長度，m；
f) 生產許可證號；
g) 生產日期；
h) 表示電纜盤正確旋轉方向的符號。
7.3 運輸
a．電纜盤在任何情況下不允許平放；
b．運輸中嚴禁從高處扔下裝有電纜的電纜盤，嚴禁機械損傷電纜；
c．吊裝電纜時，嚴禁幾盤同時吊裝。在車輛、船舶等運輸工具上，電纜盤必須放穩，并用合適方法固定，防止互撞或翻倒。
安徽遠洋儀表電纜廠家專業生產
計算機電纜,
控制電纜,
耐高溫電纜,
壓力表等線纜儀表數十年，安徽遠洋集團熱情期待您的來電！以上是有遠洋集團為大家整理的有關“
DJYPVP22 3*2*1.5 DJYVP22 3*2*1.5 DJYPVP技術參數報價供應”相關內容，掌握最專業全面的
DJYPVP22 3*2*1.5， DJYVP22 3*2相關信息。本文地址：http://www.wncb.com.cn/xinwenzhongxin/xingyexinwen/2016/0315/1534.html轉載請勿刪除，謝謝！安徽遠洋儀表電纜專業生產
計算機電纜/
控制電纜/
耐高溫電纜/
壓力表等儀表電纜 歡迎您致電：13516409079

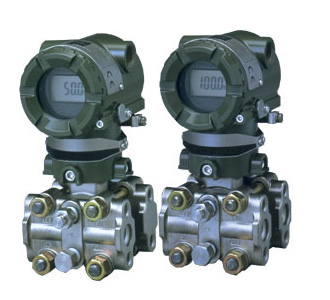

3351DP/GP型帶遠傳裝置的差壓、壓力變送器
